F850-sidan

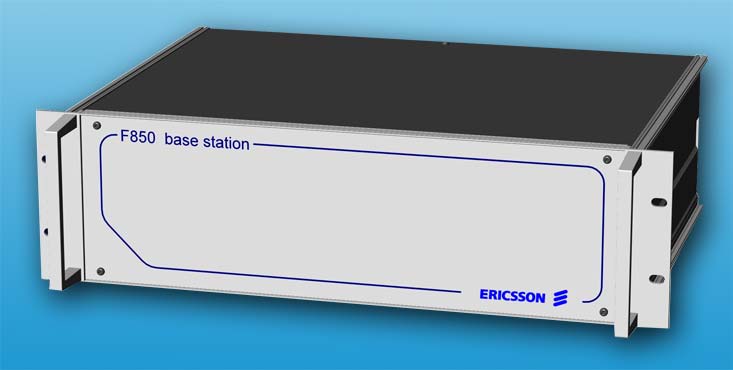

F850 kom som en ersättare till F800 när C700 som den byggde på gått ur tiden. F850 har stora likheter till F800, samma linjepaneler passar, samma mekaniska lösning med duplexfilter inne i lådan eller externt. Den stora skillnaden är radioenheten som är en variant på C50 Aurora med möjlighet till duplex och ett speciellt optionskort som gör den kontaktkompatibel med F800 mot linjepanelerna. Radion programmeras med den vanliga coach samma som till C50 Aurora.

F50 Radioenhet

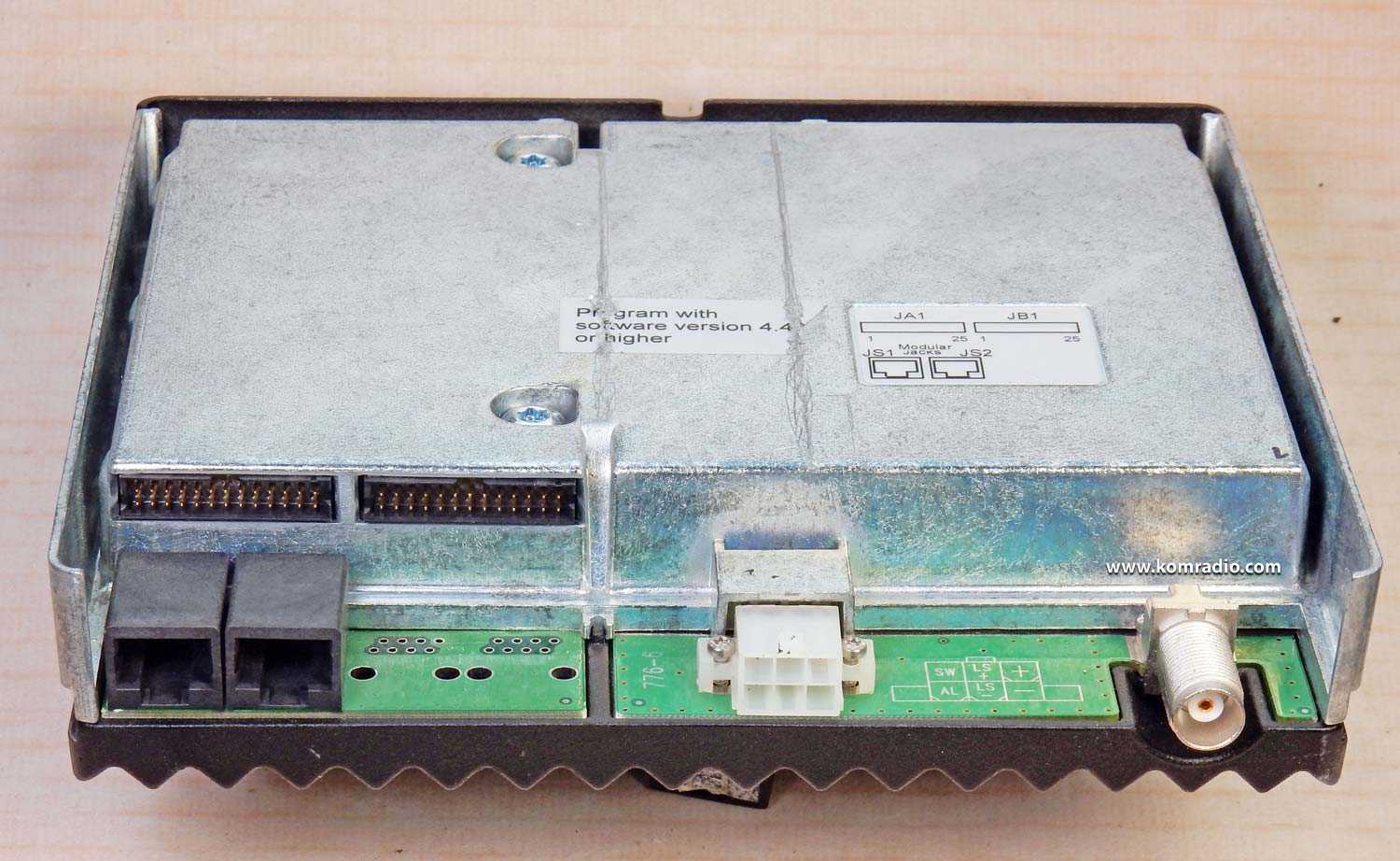

Radioenheten kallas F50 och skiljer sig från en vanlig Aurora med två 26-poliga kontakter på baksidan, se bild! Dessa kontakter simulerar gränssnittet på en F800, därmed kan alla linjepaneler för F800 också passa i F850. F50 finns i de vanliga frekvensbanden och ger 25 watt uteffekt i högeffektläget. Radion finns i både simplex- och duplexutförande. Bilden föreställer en simplexradio. En standard Aurora frontpanel kan sättas på radion för service och teständamål. Radion programmeras med den vanliga coach samma som till C50 Aurora.

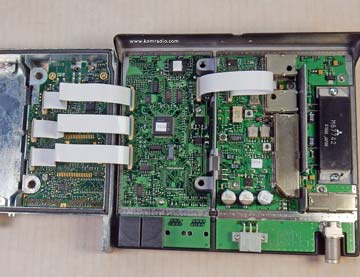

Inuti F50

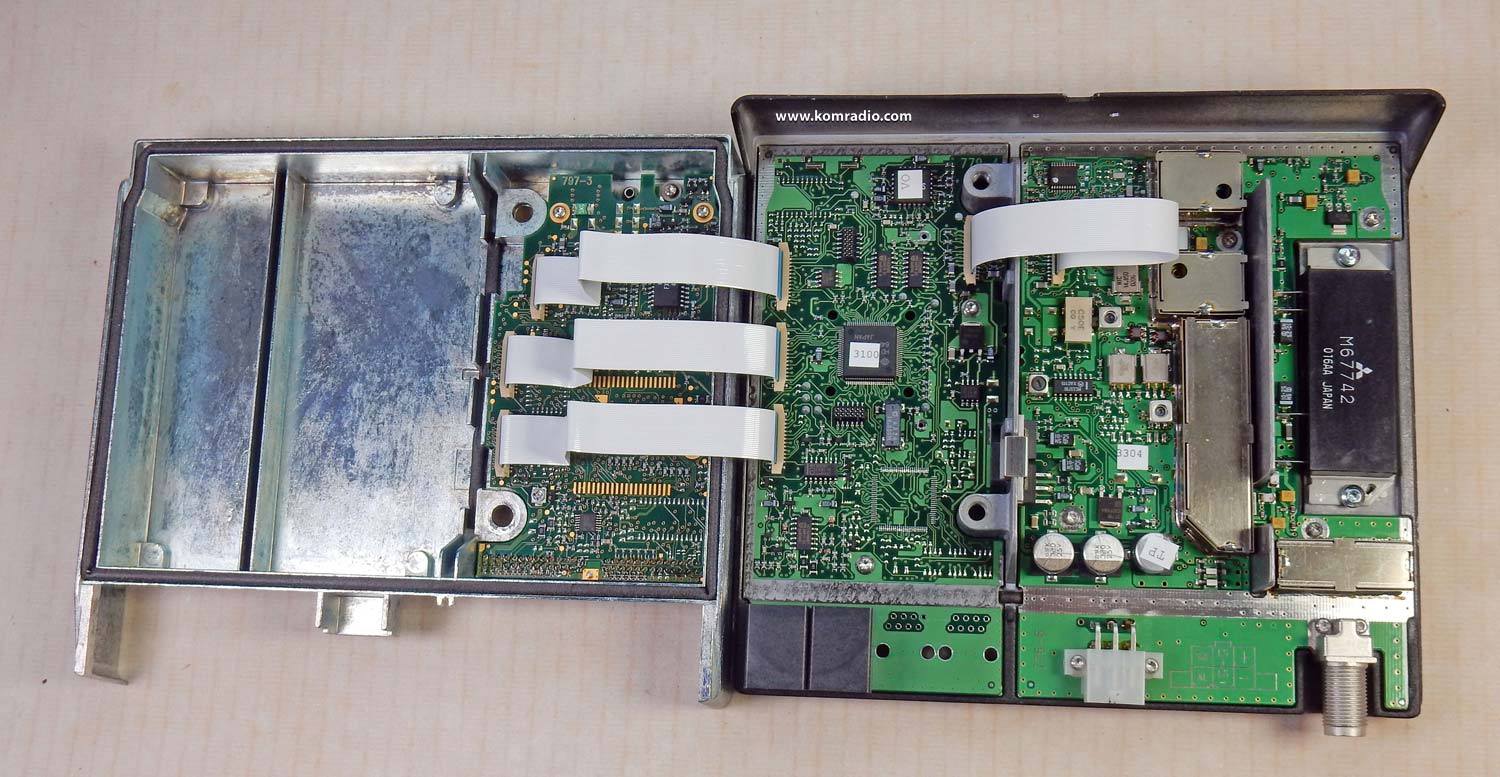

Det som skiljer radion från en vanlig Aurora är optionskortet som sitter monterat i locket och ansluts med tre flatkablar till Aurorans logikkort. Auroran är i övrigt en helt vanlig Aurora. Bilden visar en simplexvariant F52, men duplex finns givetvis också och är nog vanligare som bas.

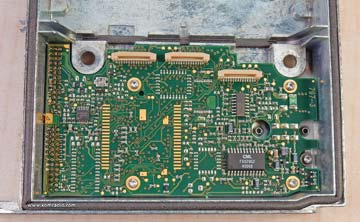

Optionskortet

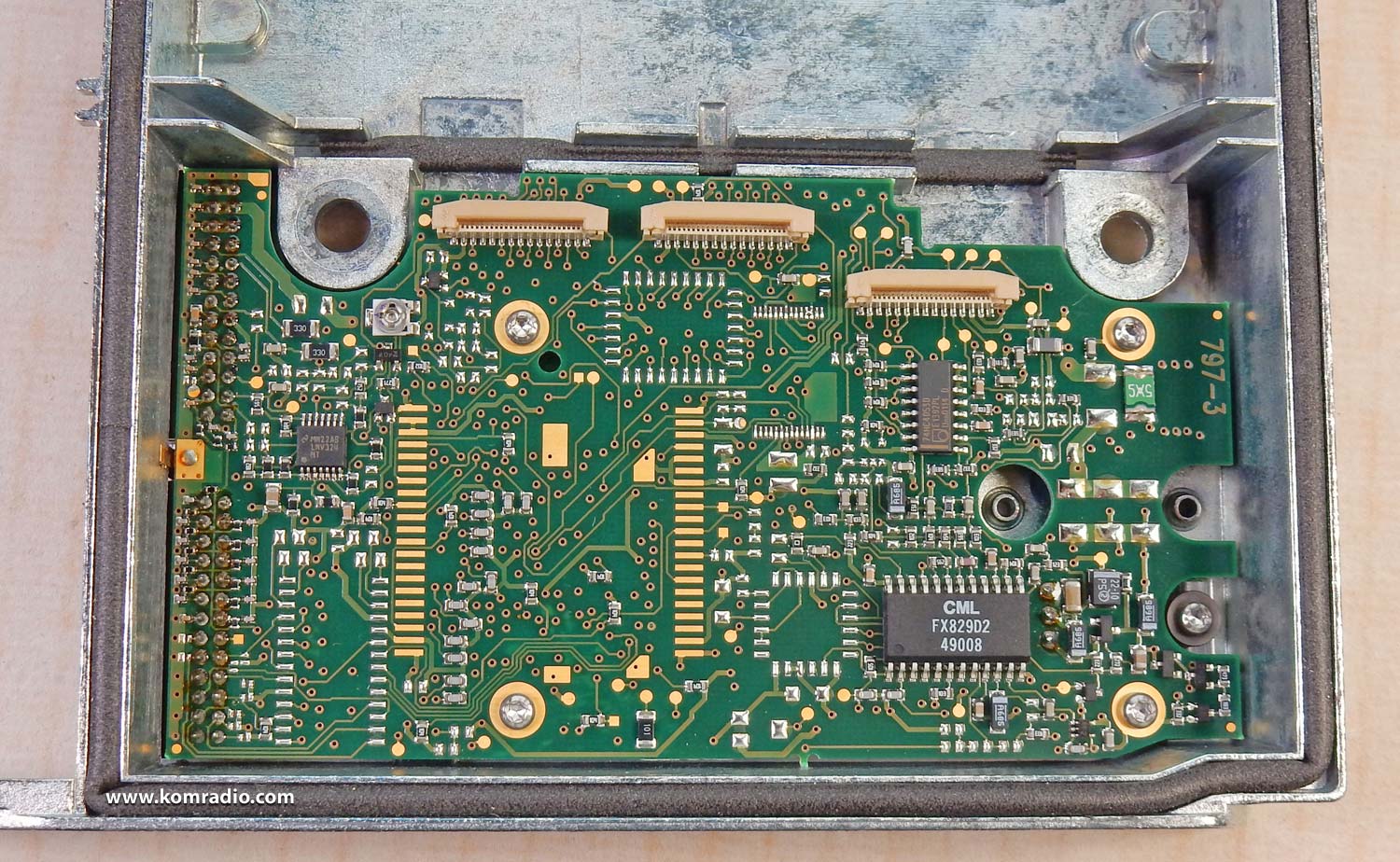

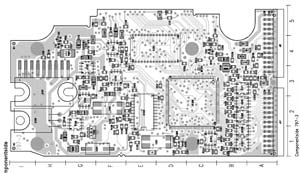

Optionskortet sitter monterat i locket och ansluts med tre flatkablar till Aurorans logikkort. Kopplingsschemat för optionskortet finns för nedladdning här:

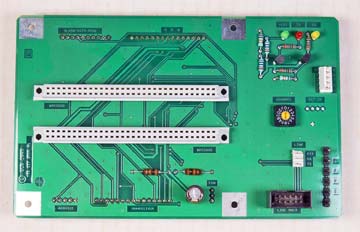

Bakplanskortet

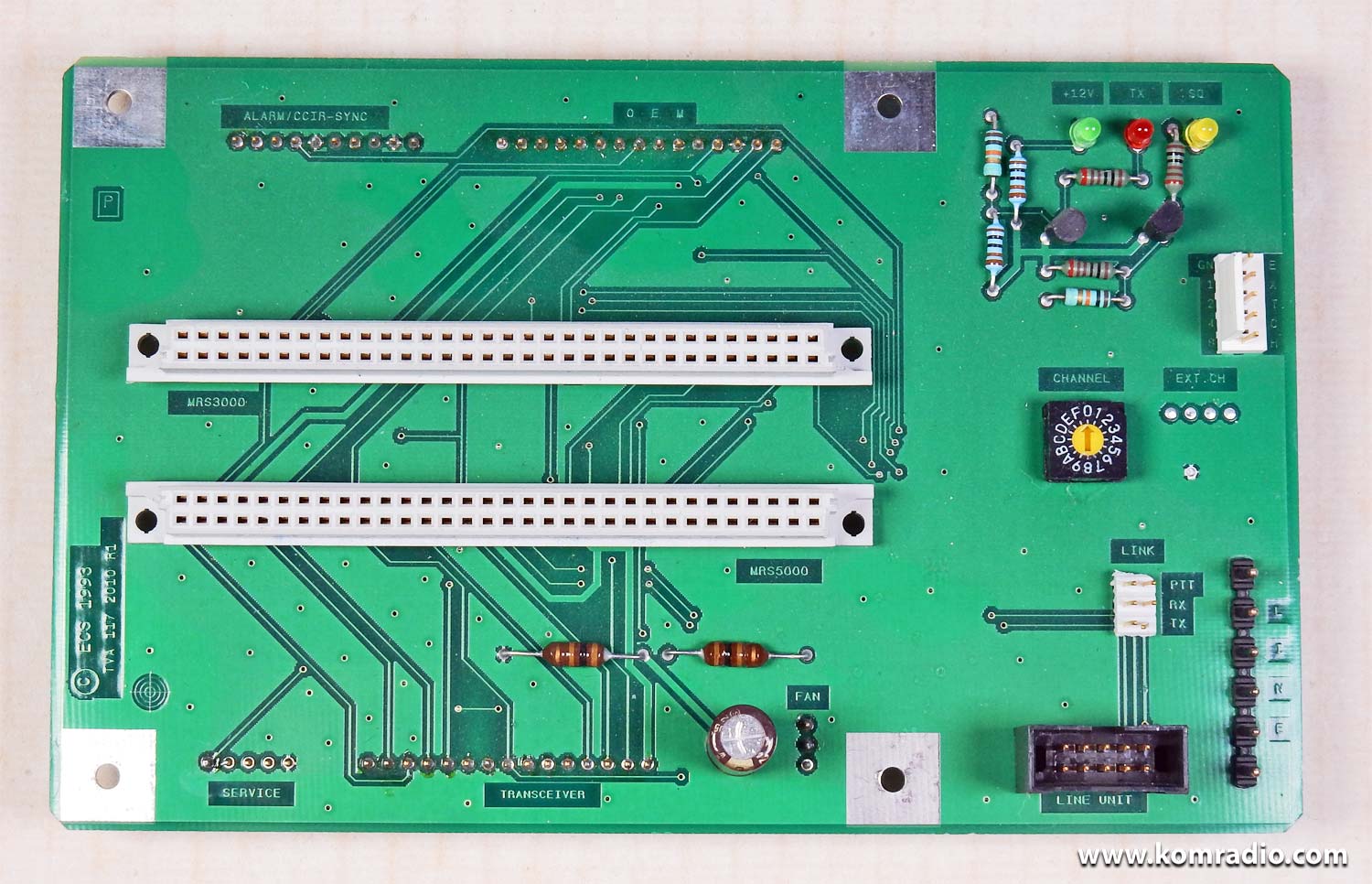

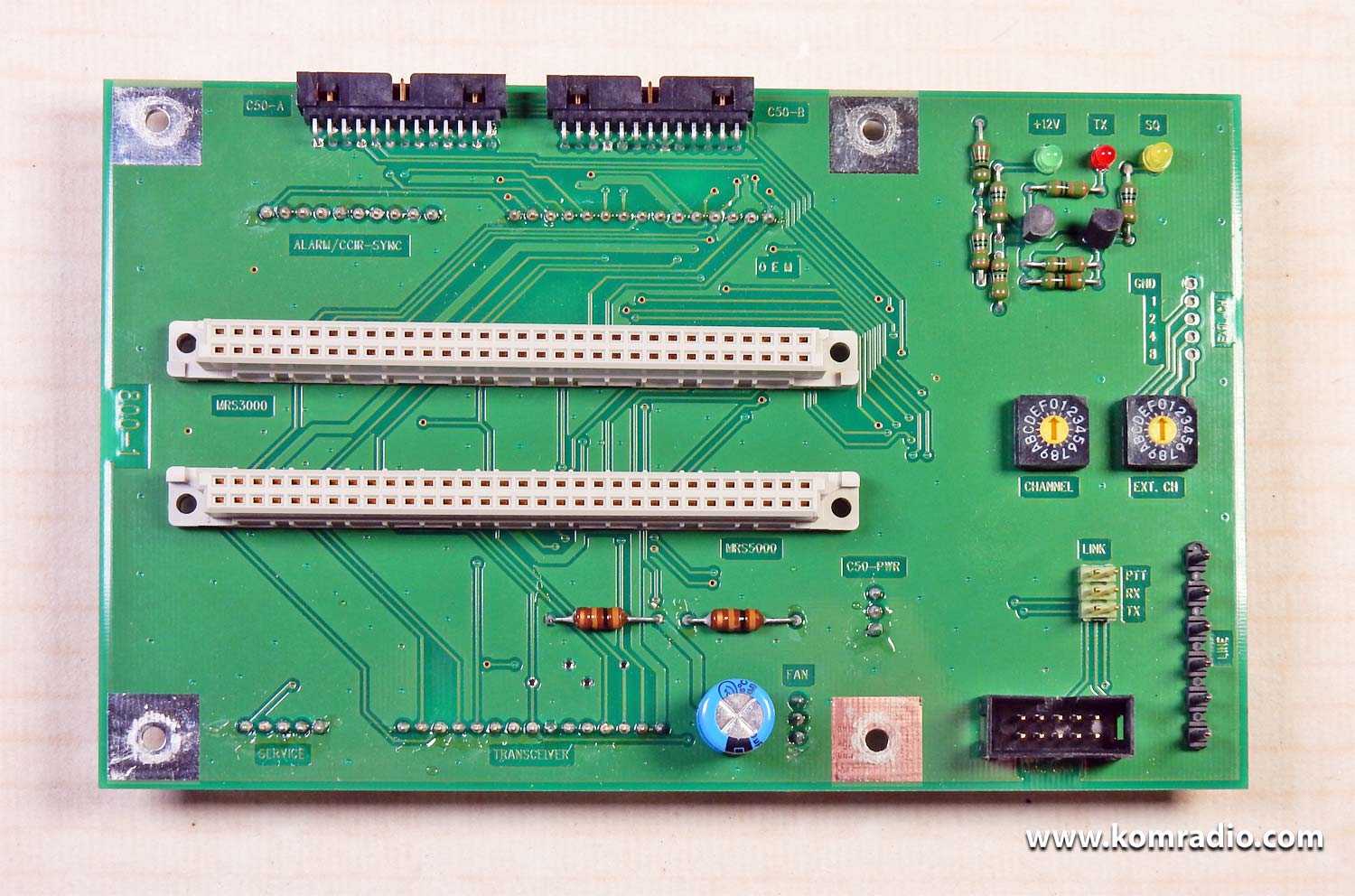

Till vänster om radioenheten i F800-lådan finns plats för linjepaneler av olika typer. Ett bakplanskort sammankopplar alla funktioner. Kortet har separata anslutningskontakter för MRS5000-system och MRS3000-system. På kortet finns en kanalomkopplare med 16 lägen. Vid användning av linjepanel ska den ställas i läge 0. Om F800 används utan linjepanel kan kanal ställas med omkopplaren. Till höger om omkopplaren finns plats för en extra omkopplare som ger möjlighet till upp till 255 kanaler. Lysdioderna indikerar följande: - Grön =  12 volt drivspänning - Röd = indikerar sändning - Gul = brusspärr öppen.

Duplex

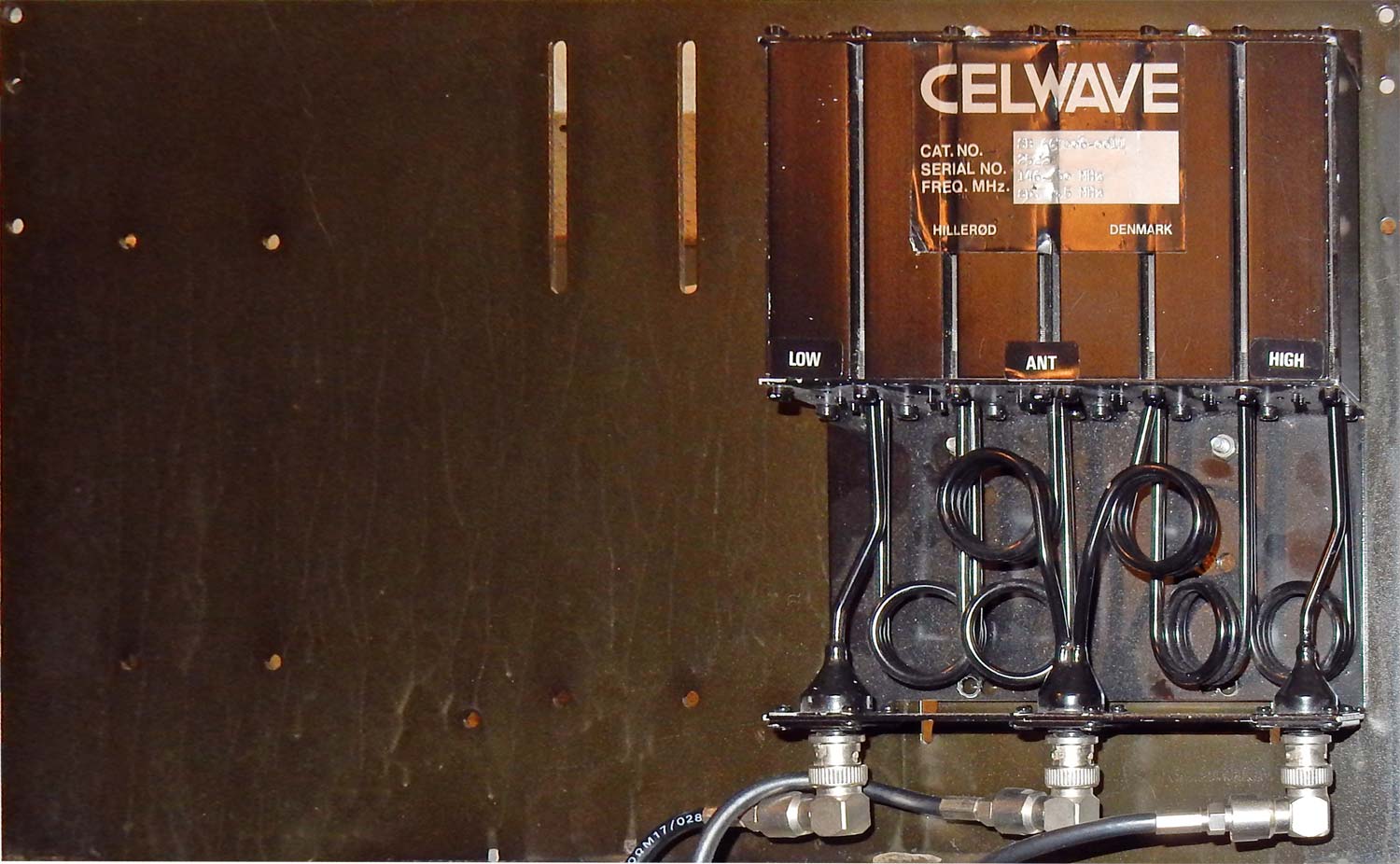

F850 finns i duplexversion för att fungera som repeater eller duplexbas. Lådan kan då anpassas för internt duplexfilter eller externt duplexfilter. För externt duplexfilter förses lådan med dubbla N-kontakter för RX och TX, en liten utbyggnadssats finns för detta. Om internt duplexfilter ska användas monteras detta på en uppfällbar plåt som placeras i överkant inne i lådan. Se bild! Plåten har också plats för fler filter om man till exempel behöver bandpassfilter för extra mottagarselektivitet.

Linjepaneler

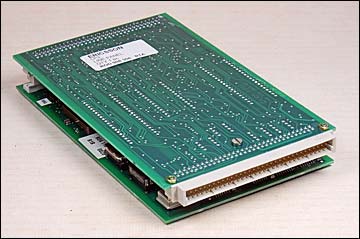

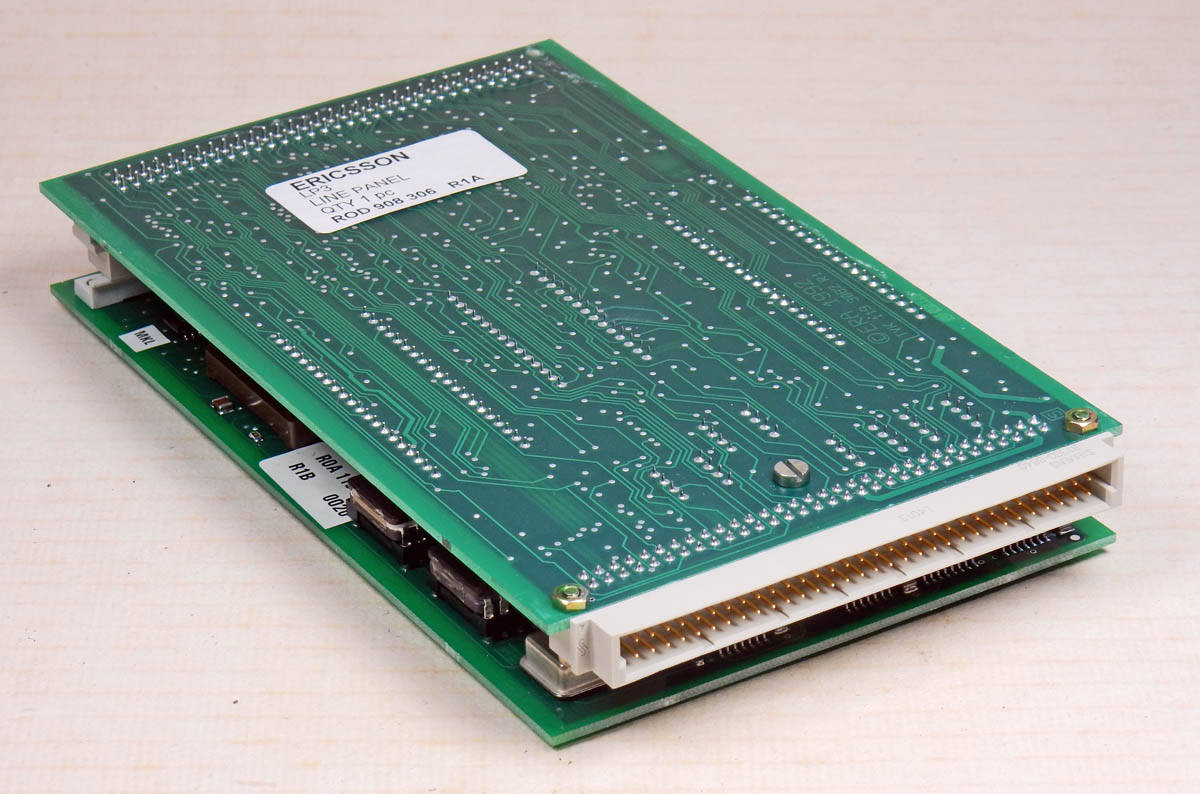

Till F800/F850 finns flera olika linjepaneler beroende på i vilket system radion ska arbeta. Dessa är de vanligaste: LP100, LP200 och LP210. Dessa linjepaneler används till systemen som kallas MRS2000 och MRS3000. Detta är system med en eller flera manöverapparater till en basstation via 2- eller 4-tråd. LP3 (bilden). Denna används när basstationen är ansluten via 4-tråd till en radioväxel typ TC549. LP3 sköter all CCIR tonsignallering och tidsövervakningar i systemet. Den kommunicerar med radioväxeln via FFSK 1200 bps. Denna linjepanel kan även användas som reläpanel i en fristående relästation. Antingen med 13-ton relästart eller vanlig 5-ton eller 11-ton med nummeranalys och regenerering av tonanropet.

Ritningar

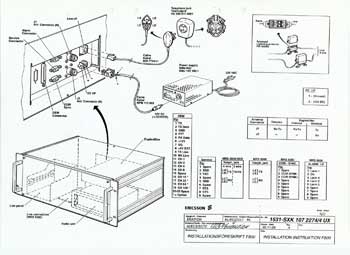

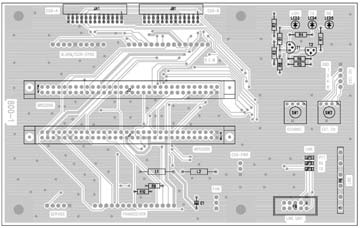

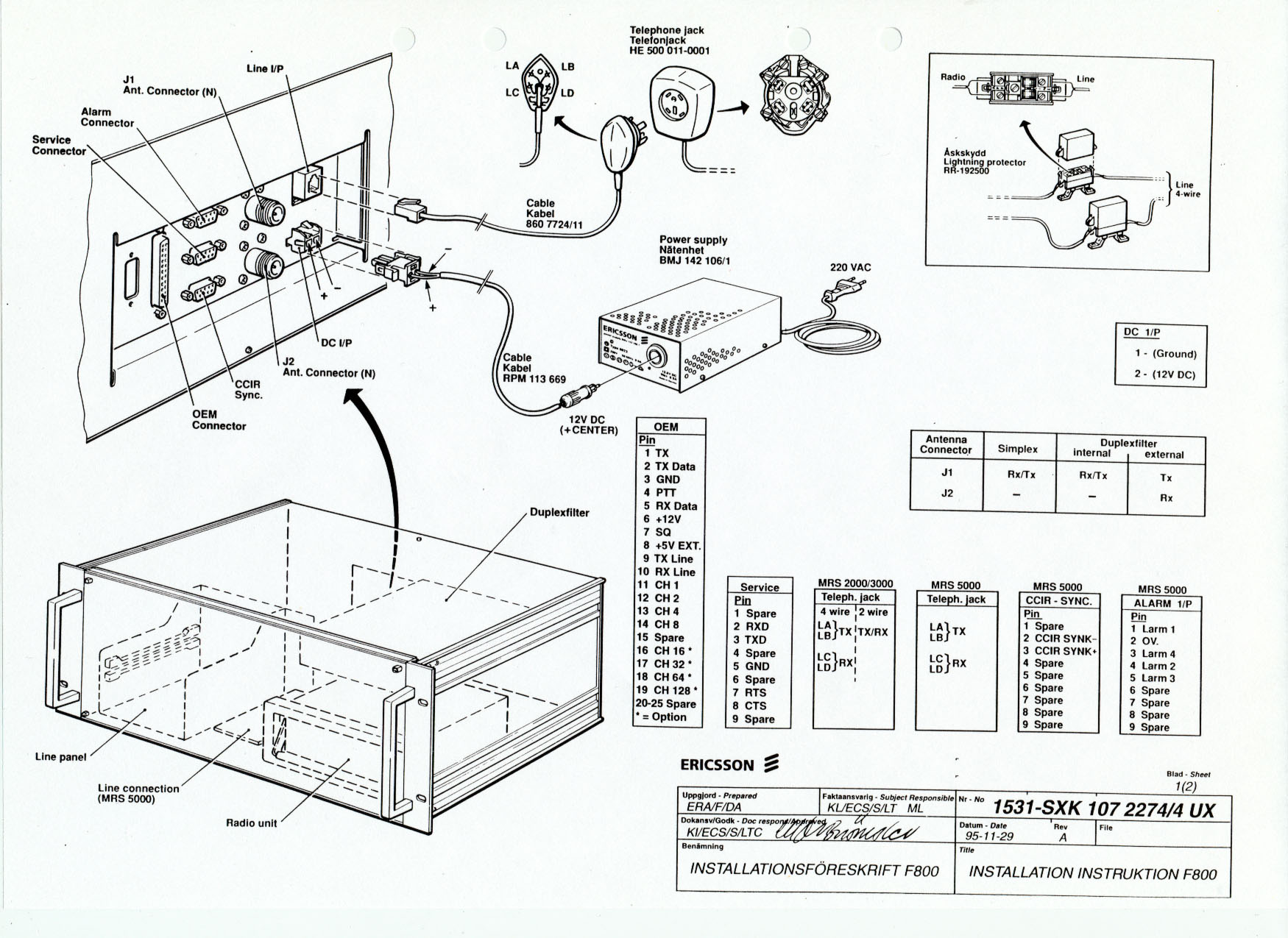

Installationsritning kan vara bra att ha, klicka för att ladda ner!	Bakplanet i F850-lådan, klicka för pdf-fil!
