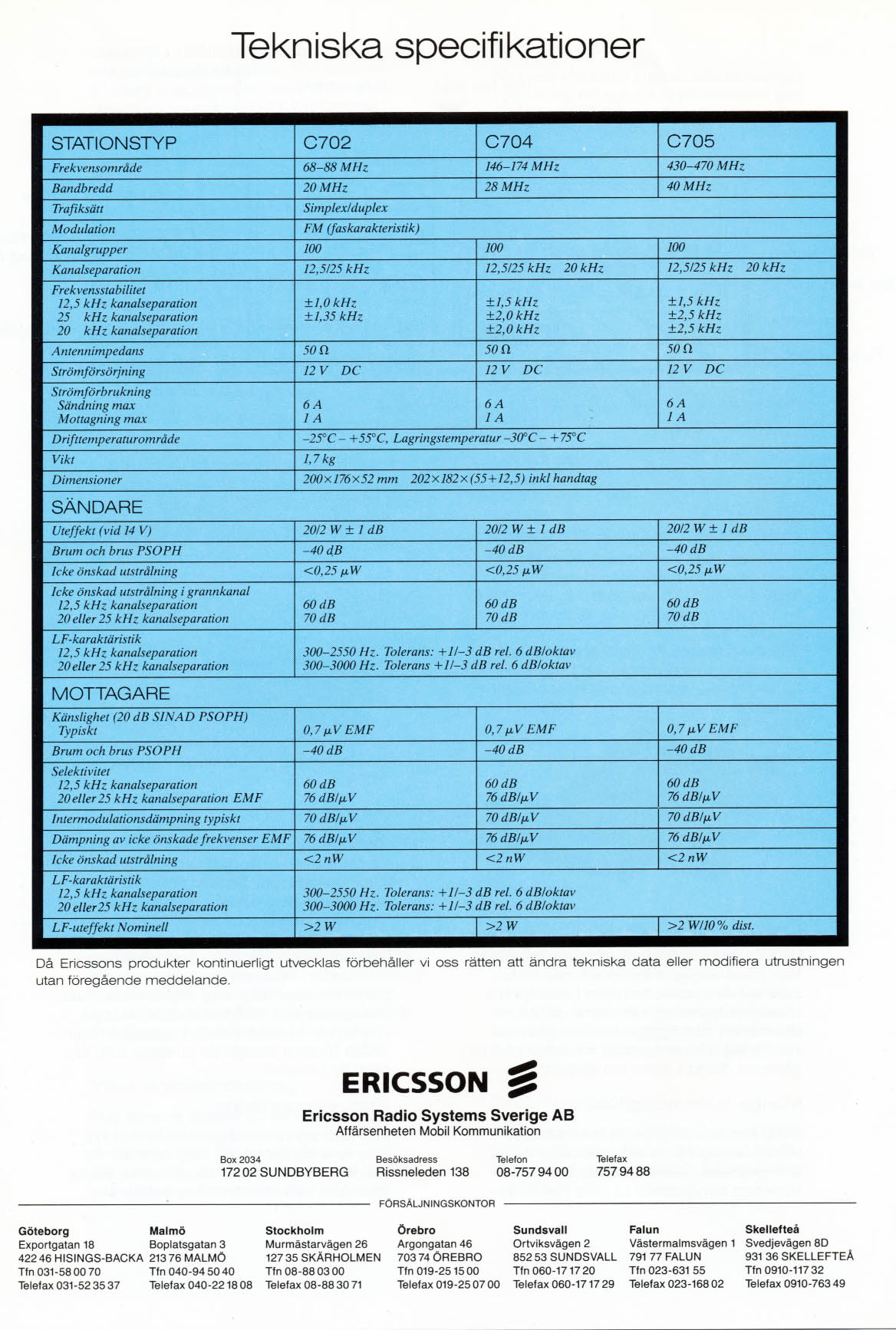

C700 Tekniska data

C700-sidan

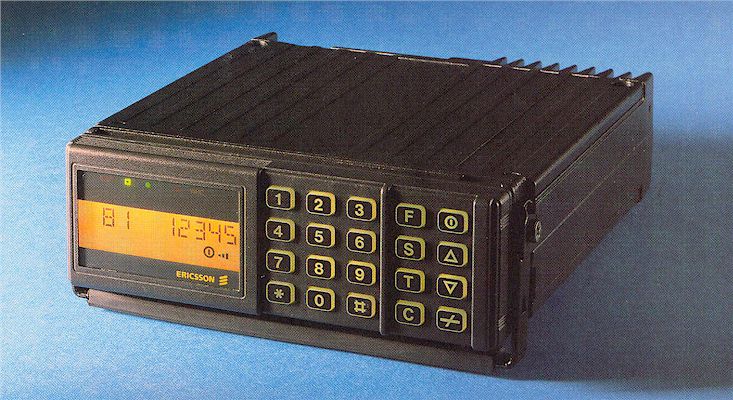

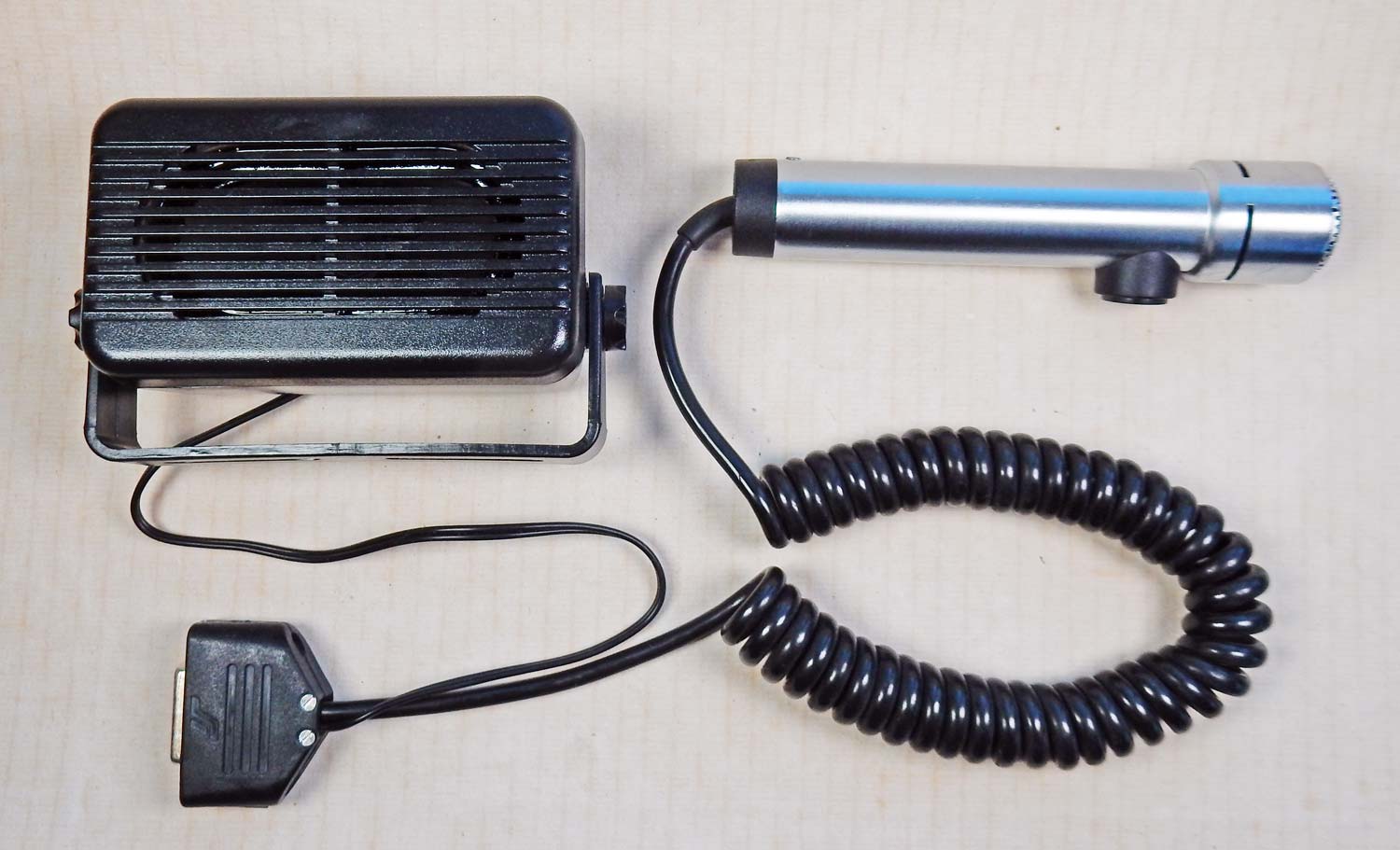

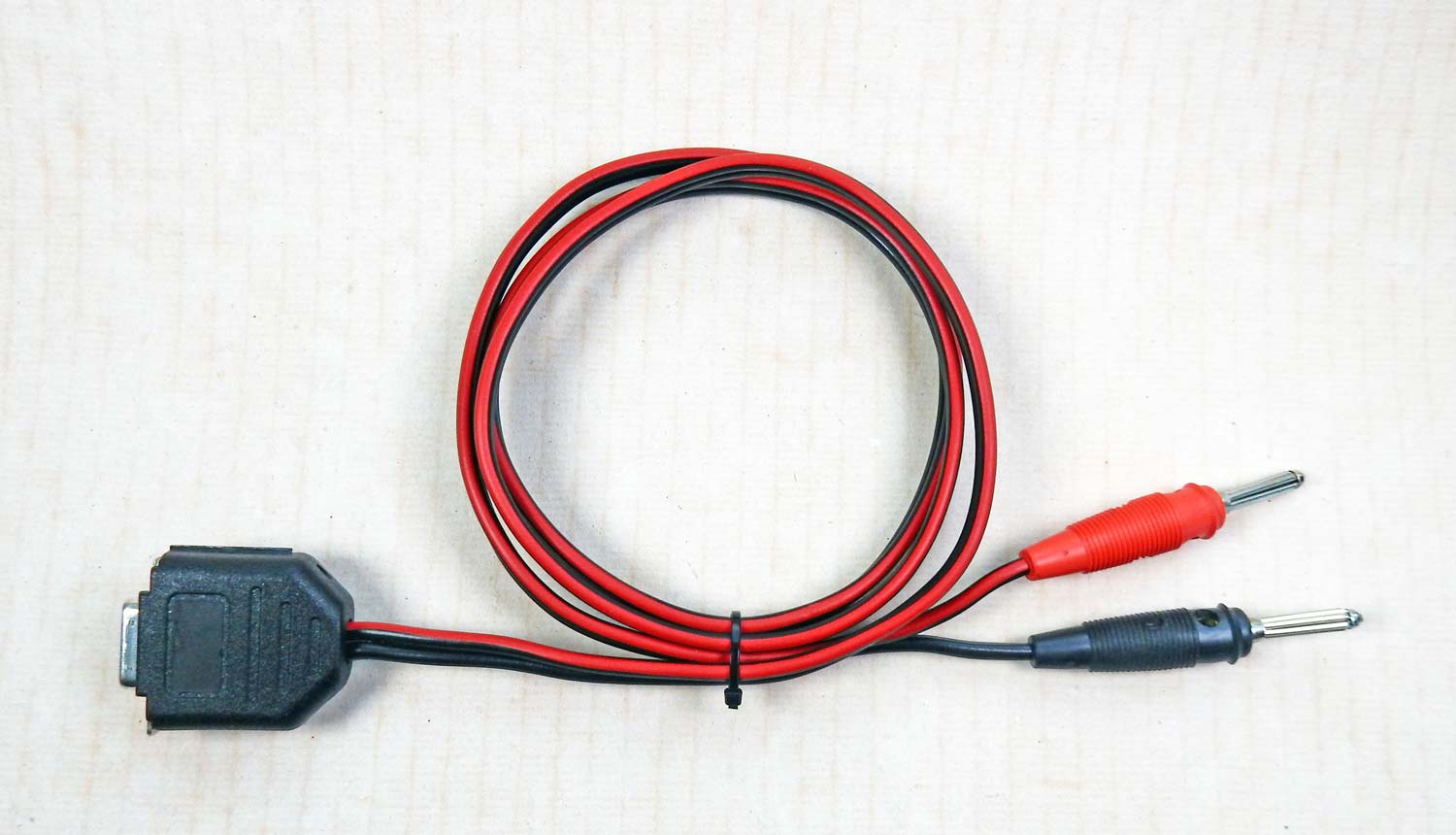

C700 introducerades på marknaden 1987 som en helt ny generation kommunikationsradio från Ericsson. Radion var en verklig Royal Flush för att använda en pokerterm, den slog nock på det mesta på marknaden. Radion innehöll andra generationens frekvensgenerator och var helbandstäckande på 80 och 160 MHz-banden. På UHF gick det åt två varianter för att klara hela frekvensbandet. Den mekaniska uppbyggnaden var tämligen enkel jämfört med C600 som den ersatte, den innehöll endast två kretskort; ett radiokort och ett logikkort. Logikkortet innehöll en kraftfull processor och rejält med minne för att klara avancerade systemfunktioner. På fronten satt en löstagbar manöverapparat med full knappsats och LCD-display. C700 fanns också i varianter som klarar det svenska mobitexnätet på 80 MHz och en specialvariant för det amerikanska/kanadensiska mobitexnätet. C700 tillverkades från 1987 till 1999 då den ersattes av Auroran. C700 finns även i duplexversion och som basstation, den heter då F800.

Vad kan man då göra för kul med en C700 i dag?

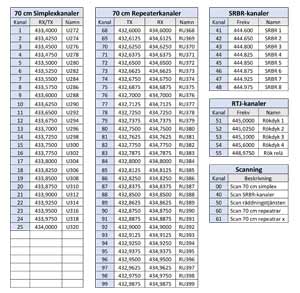

Om man råkar ha en C702 (80 MHz) så kan man mycket enkelt göra en 69-MHz-radio för de fria frekvenserna av den, mer om detta längre ner på sidan. Har man en C704 (160 MHz) så kan man programmera den som amatörradio för 2m-bandet, eller kanske som marinradio VHF om man har båt, eftersom den är helbandstäckande kan man ju ha båda delarna i den. Skulle man ha en C705 (400 MHz) så kan man ju alltid göra en 70-cm amatörradio av den. Detta kräver ju möjlighet att programmera förstås.


Uppdatera radion till senaste firmware R6A

Hur vet jag vilken firmware min radio har? Det finns två sätt att kolla:

  • Metod 1: Starta radion och slå följande funktionskod F120# då visas programversionen i displayen, ska vara R6A.

  • Metod 2: Öppna radion och läs på etiketten till eprommarna (4 stycken 27C512)

Om det är R6A så är allt ok, din radio har senaste firmware. Om det är äldre än R6A, t ex R5A, så ska de fyra eprommarna omprogrammeras. Filer för detta ligger i filen C700-R6A.zip. Detta är en förutsättning för att färdiga kodprom som finns på den här sidan ska fungera på rätt sätt!


Du som är duktig på radioprogrammering kan du ladda ner COACH här

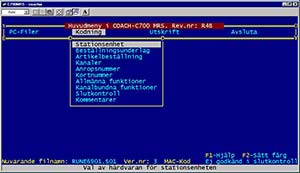

Detta är Ericssons COACH originalprogram för C700-programmering. Programmet är inget för nybörjare, ingen instruktion medföljer, men om du är van med radioprogrammering så klarar du nog att klura ut hur allt funkar, F1-knappen för hjälp funkar. Programmet är ett DOS-program som bara kan köras på en DOS-dator, kan även funka på Windows 95 eller 98 i ett DOS-fönster. Fungerar dock inte på en modern dator med nyare Windowsversioner. Starta programmet med att köra C700MRS.EXE. Password för expertmod är #EXP#. Kryssa alltid i Talanrop under Allmänna funktioner. Annars fungerar inte radion.

Notera följande: Du kan inte få support på programvaran här på komradio.com

Här laddar du ner programvaran: C700-COACH

För er riktiga C700-nördar som vill labba med RAK-kodning: TOSS-manualerna finns här

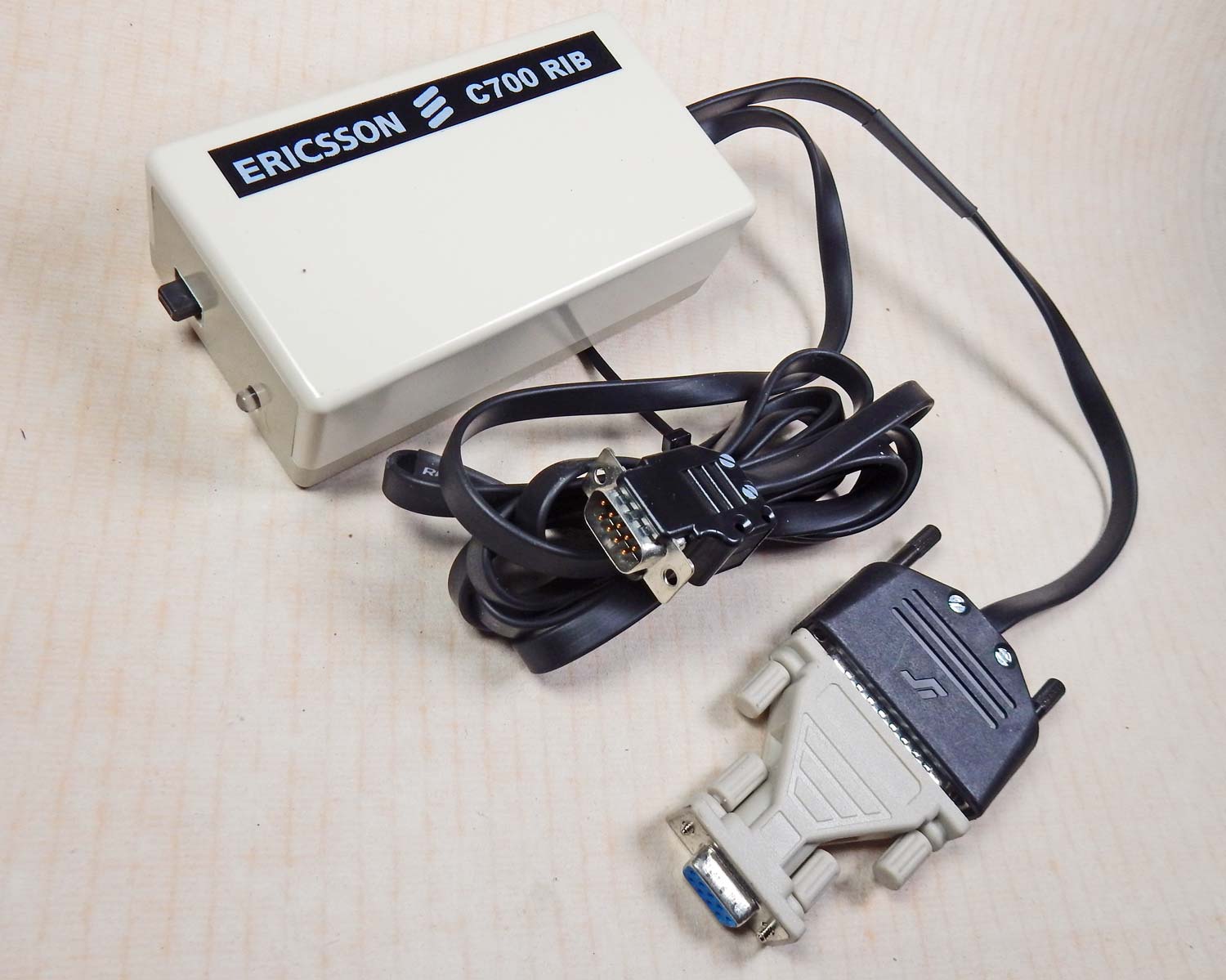

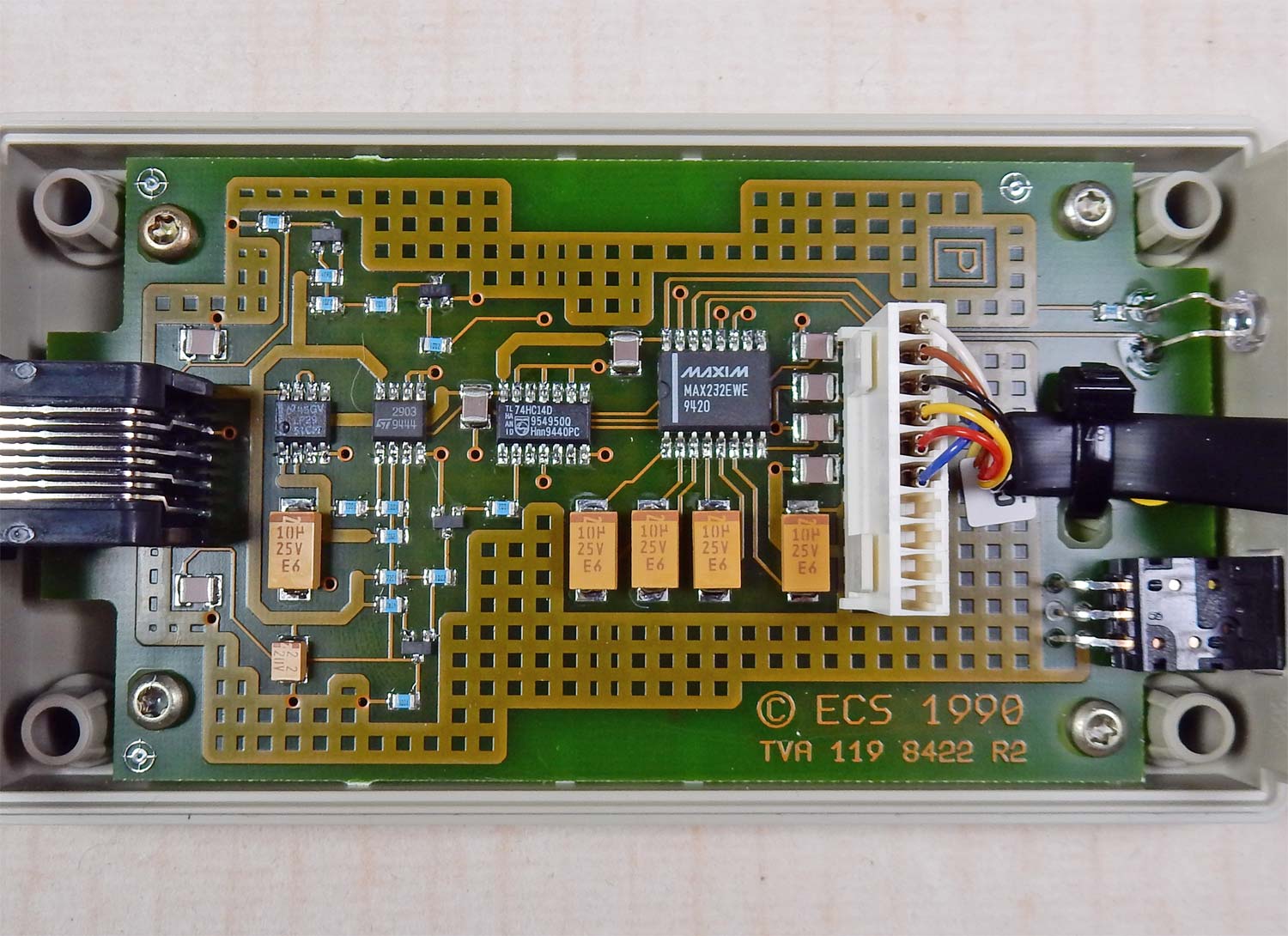

För att progga behövs givetvis även en RIB-box mellan dator och radio, kan vara lite svårt att få tag på. Den som är händig kan bygga en själv, schema finns längst ner på sidan.

Om du saknar RIB-box för programmering men har tillgång till en prombrännare så finns det en alternativ metod för att fixa ett kodprom. Beskrivningen finns här.

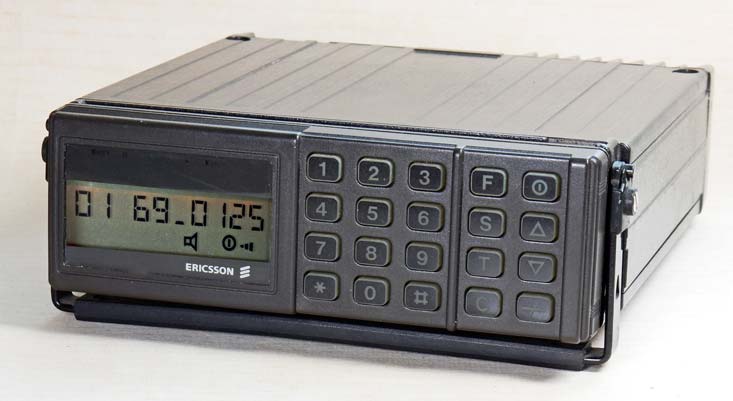

Nytt: Nya licensfria kanaler på 69 MHz 25 Watt/25 kHz

Om du har tillgång till en C702 för 80 MHz-bandet så kan du utnyttja de nya licensfria kanalerna som släpptes 1 jan 2016. Nedan finns COACH-filerna eller en färdig prom-fil om du inte har COACH utan bara vill bränna ett prom och sätta i radion. Promfilen är i Motorola S1-record format, det brukar alla prombrännare klara. De nya frekvenserna är följande:

Kanal 01 69,0125 MHz
Kanal 02 69,0375 MHz
Kanal 03 69,0625 MHz
Kanal 04 69,0875 MHz
Kanal 05 69,1125 MHz
Kanal 06 69,1375 MHz
Kanal 07 69,1625 MHz
Kanal 08 69,1875 MHz

Här finns det färdiga prommet och här finns filerna till COACH om du vill meka själv med proggningen.


Gör en kombinerad Marinradio & Amatörradio av en C704

En C704 täcker hela VHF-bandet från 2 meter (144 MHz) upp till övre bandgränsen (174 MHz) utan problem. Därför är det enkelt att göra en amatörradio för 2-metersbandet kanaltrafik samtidigt som man har alla VHF-kanaler för marin trafik. Perfekt radio för båten! C704 kan dessutom bärvågsscanna 25 kanaler. I kodprommet som du kan ladda ner här har jag lagt in tre scangrupper. Ställ in kanal 45 så scannas 2 metersbandet. Eller ställ in kan 41 så scannas alla marina simplexkanaler respektive 43 för duplexkanalerna (de 25 första). VHF kan 16 scannas alltid i alla tre kanalgrupperna. Radion har 5-ton ccir sändning och mottagning med programmerbara tonmottagare. En pdf-instruktion finns här.

Enkel bruksanvisning: Tryck på * för att välja kanal. Kanal 41, 43 och 45 är scanning. Det går inte att sända i scanningläget. Knapp "T" sänder en ton på 1750 Hz för repeateröppning. För att sända CCIR, knappa bara in önskad kod, 5 siffror + #.

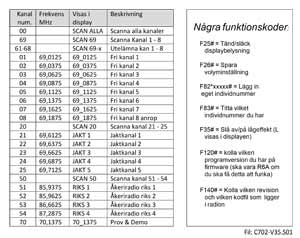

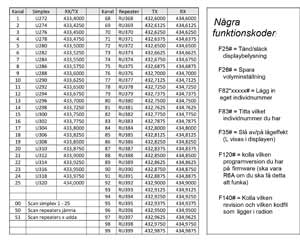

Några funktionskoder:

  • F25# = Tänd/släck displaybelysning
  • F26# = Spara volyminställning
  • F82*xxxxx# = Lägg in eget individnummer
  • F83# = Titta vilket individnummer du har
  • F35# = Slå av/på lågeffekt (L visas i displayen)
  • F120# = kolla vilken programversion du har på firmware (ska vara R6A om du ska få detta att funka)
  • F140# = Kolla vilken revision och vilken kodfil som ligger i radion

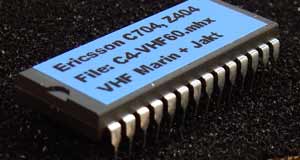

Gör så här: Ladda ner filen C704-marin-2m.zip. Plocka ur prommet Z404 som heter Xicor 28C64 ur radion och bränn filen x28c64-z404-marin-2m.mot som är en prom-fil i Motorolaformat och stoppa tillbaka prommet i hållaren så är saken klar. Om du har programvara R6A i radion alltså. Om du har äldre programvaruversion än R6A, bränn då de 4 st 27C512 med filerna som ligger i C700-R6A.zip. Då får du den senaste programvaran till C700 MRS. Ingen trimmning behövs, bara å köra!

Så här kollar du om du har R6A: Slå följande funktionskod F120# då visas programversionen, ska vara R6A. Du kan även öppna radion och läsa på etiketten till prommarna. Om det är äldre än R6A, t ex R5A, så ska de fyra eprommarna omprogrammeras. Filer för detta ligger i C700-R6A.zip.

Sist men inte minst: Förutsättningen för att sända på amatörkanalerna är att du har amatörradiotillstånd/signal och för VHF-kanalerna krävs VHF-certifikat och tillstånd från PTS. Annars får du nöja dig med att lyssna bara.
Självklart! Men bör ändå nämnas (det finns idioter...).

Nytt oktober 2012: Har lagt till de nya simplexkanalerna 87, 88 och L3 (L3 används inte i Sverige)

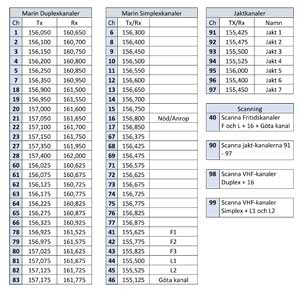

Marinradio Simplexkanaler
Scanna = Kan 41
  Marinradio Duplexkanaler
Scanna = Kan 43
  Amatörradio 2m
Scanna = Kan 45

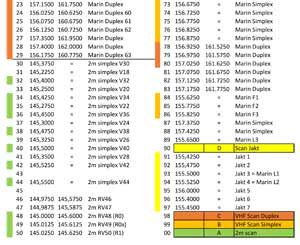

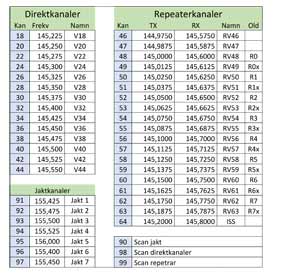

Kan TX/RX Kommentar   Kan TX RX   Kan TX RX Kommentar
06
08
09
10
11
12
13
14
15
16
17
67
68
69
70
71
72
73
74
77
31
33
35
37
39
47
99
87
88
156.3000
156.4000
156.4500
156.5000
156.5500
156.6000
156.6500
156.7000
156.7500
156.8000
156.8500
156.3750
156.4250
156.4750
156.5250
156.5750
156.6250
156.6750
156.7250
156.8750
155.6250
155.7750
155.8250
155.5000
155.5250
155.6500
156.0000
157.3750
157.4250









Anrop/Nöd




DSC





F1
F2
F3
L1
L2
L3
Slask

  01
02
03
04
05
07
18
19
20
21
22
23
24
25
26
27
28
60
61
62
63
64
65
66
78
79
80
81
82
83
84
85
86
156.0500
156.1000
156.1500
156.2000
156.2500
156.3500
156.9000
156.9500
157.0000
157.0500
157.1000
157.1500
157.2000
157.2500
157.3000
157.3500
157.4000
156.0250
156.0750
156.1250
156.1750
156.2250
156.2750
156.3250
156.9250
156.9750
157.0250
157.0750
157.1250
157.1750
157.2250
157.2750
157.3250
160.6500
160.7000
160.7500
160.8000
160.8500
160.9500
161.5000
161.5500
161.6000
161.6500
161.7000
161.7500
161.8000
161.8500
161.9000
161.9500
162.0000
160.6250
160.6750
160.7250
160.7750
160.8250
160.8750
160.9250
161.5250
161.5750
161.6250
161.6750
161.7250
161.7750
161.8250
161.8750
161.9250
  96
98
30
32
34
36
38
40
42
44
46
48
49
50
51
52
53
54
55
56
57
58
59
90
91
92
93

145.3250
145.3500
145.3750
145.4000
145.4250
145.4500
145.4750
145.5000
145.5250
145.5500
145.5750
145.0000
145.0125
145.0250
145.0375
145.0500
145.0625
145.0750
145.0875
145.1000
145.1125
145.1250
145.1375
145.1500
145.1625
145.1750
145.1875

145.3250
145.3500
145.3750
145.4000
145.4250
145.4500
145.4750
145.5000
145.5250
145.5500
145.5750
145.6000
145.6125
145.6250
145.6375
145.6500
145.6625
145.6750
145.6875
145.7000
145.7125
145.7250
145.7375
145.7500
145.7625
145.7750
145.7875

2m simplex V26
2m simplex V28
2m simplex V30
2m simplex V32
2m simplex V34
2m simplex V36
2m simplex V38
2m simplex V40
2m simplex V42
2m simplex V44
2m simplex V46
2m R0   RV48
2m R0x RV49
2m R1   RV50
2m R1x RV51
2m R2   RV52
2m R2x RV53
2m R3   RV54
2m R3x Rv55
2m R4   RV56
2m R4x RV57
2m R5   RV58
2m R5x RV59
2m R6   RV60
2m R6x RV61
2m R7   RV62
2m R7x RV63


C702 för 4 m amatörband (70,0 - 70,5 MHz)

För den som har möjlighet att köra amatörradio på 4-metersbandet finns nu ett färdigt prom som bara är att bränna i en Xicor 28C64 och sätta i radion. I prommet ligger 41 kanaler från 70,0000 till 70,5000 i 12,5 kHz steg numrerade från 01 till 41. Bandet finns inte släppt för Sverige ännu, tyvärr. Klicka här för att ladda ner 4m-prommet.


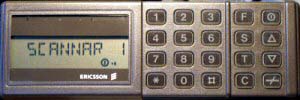

Nostalgi: Gör om en C702 till polisscanner för S70

Man kan mycket enkelt modifiera en C702 till polisscanner genom att bara byta två promkretsar i logikkortet. Prommen sitter i hållare och bytet kan göras av en lekman utan besvär. Ingen trimning behövs. Fullständig beskrivning hur man gör och promfiler för den som har möjlighet att tillverka prommarna själv finns här till vänster som download för den som vill prova. Scannern har fem kanalbanker med alla 80 kanalerna 78/79 MHz. Man lägger enkelt upp scanlistorna själv från knappsatsen och kan sedan enkelt skifta mellan kanalbankerna med en enkel knapptryckning. Enkelt och smart.


Servicemanöver till C700

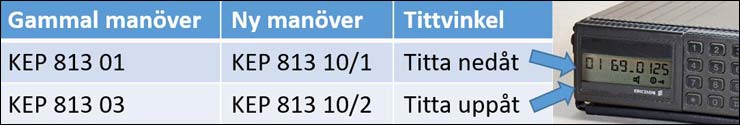

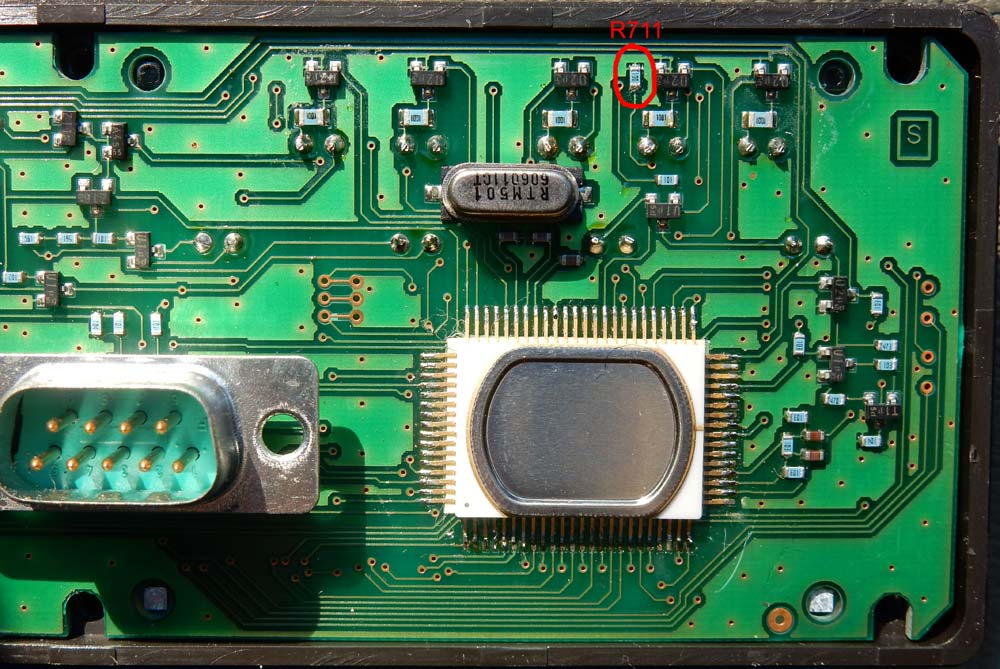

Om du har en extra manöverpanel som heter KEP 813 10 (den lite nyare modellen) så kan du enkelt göra om den till en servicepanel för radion. Servicepanelen kan användas till olika testfunktioner för radion, bl a kan du knappa in frekvensen direkt från knappsatsen. Beskrivning för de olika funktionerna finns i detta dokument. För att göra om manöverenheten till servicepanel ska ett motstånd som heter R711 avlägsnas. Det är ett väldigt litet motstånd, om du inte är van vid ytmonterade komponenter bör du be någon som kan om hjälp. Observera att manöverpanelen går inte att använda som vanlig manöver efter denna operation!   Klicka för större bild!

Kretsschemor C700

Klicka för stor bild Klicka för pdf-fil!
Kretsschema logikkort C700. Klicka för stor bild eller högerklicka och välj "Spara länk som..." (1,7 M) Lite vissen scanning men vad gör man med en vanlig A4-scanner och ett stort lakan till schema...det får duga!

Schema på den nya manöverenheten KEP 813 10. Helt ny kretslösning med ny processor. Denna är lätt att göra om till sevicemanöver.

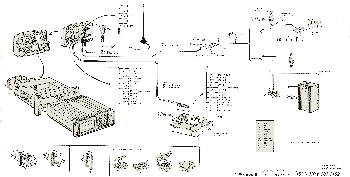

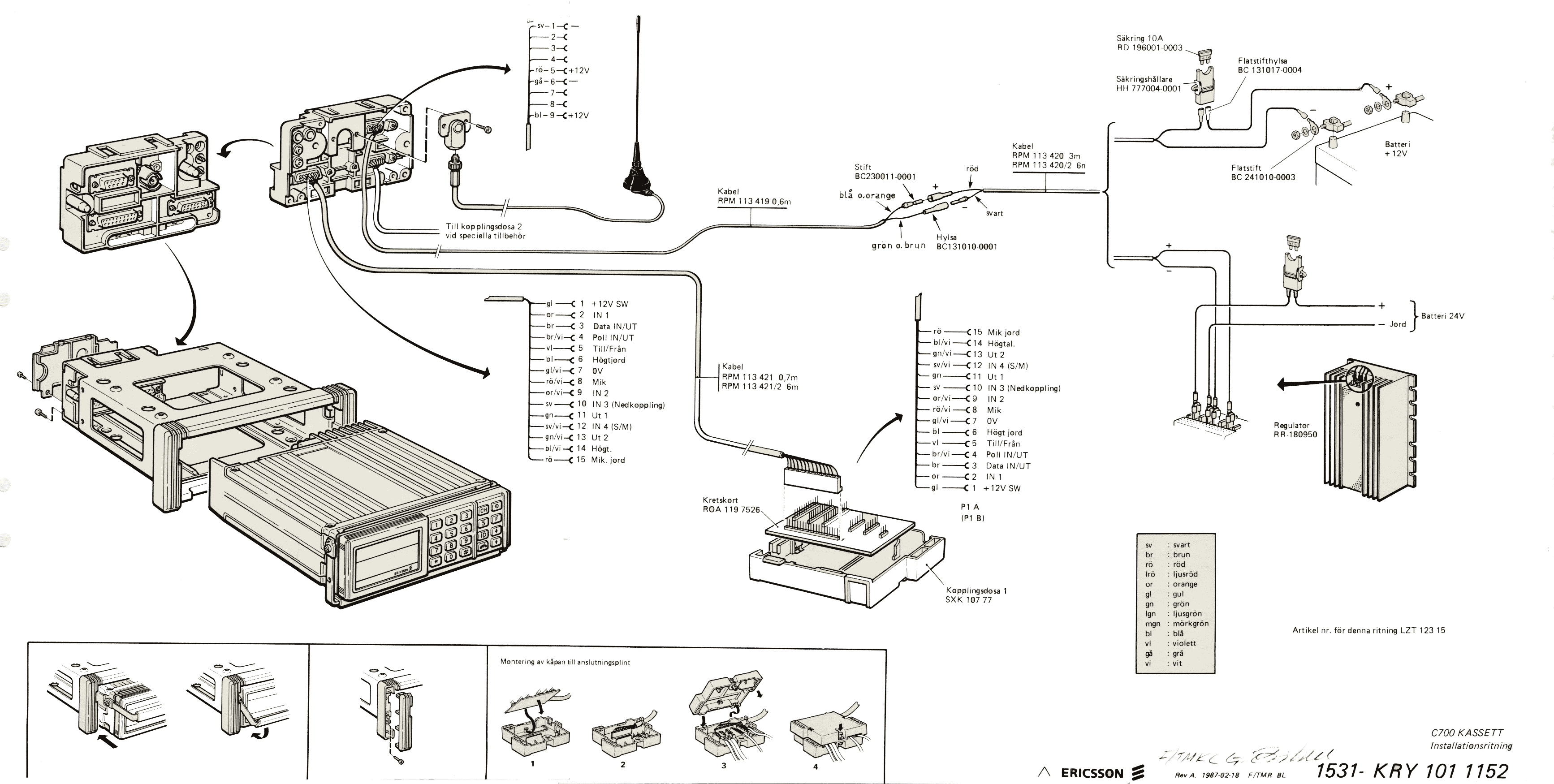

Installationsritning C700 klicka för att se stor
bild (272 Kb)

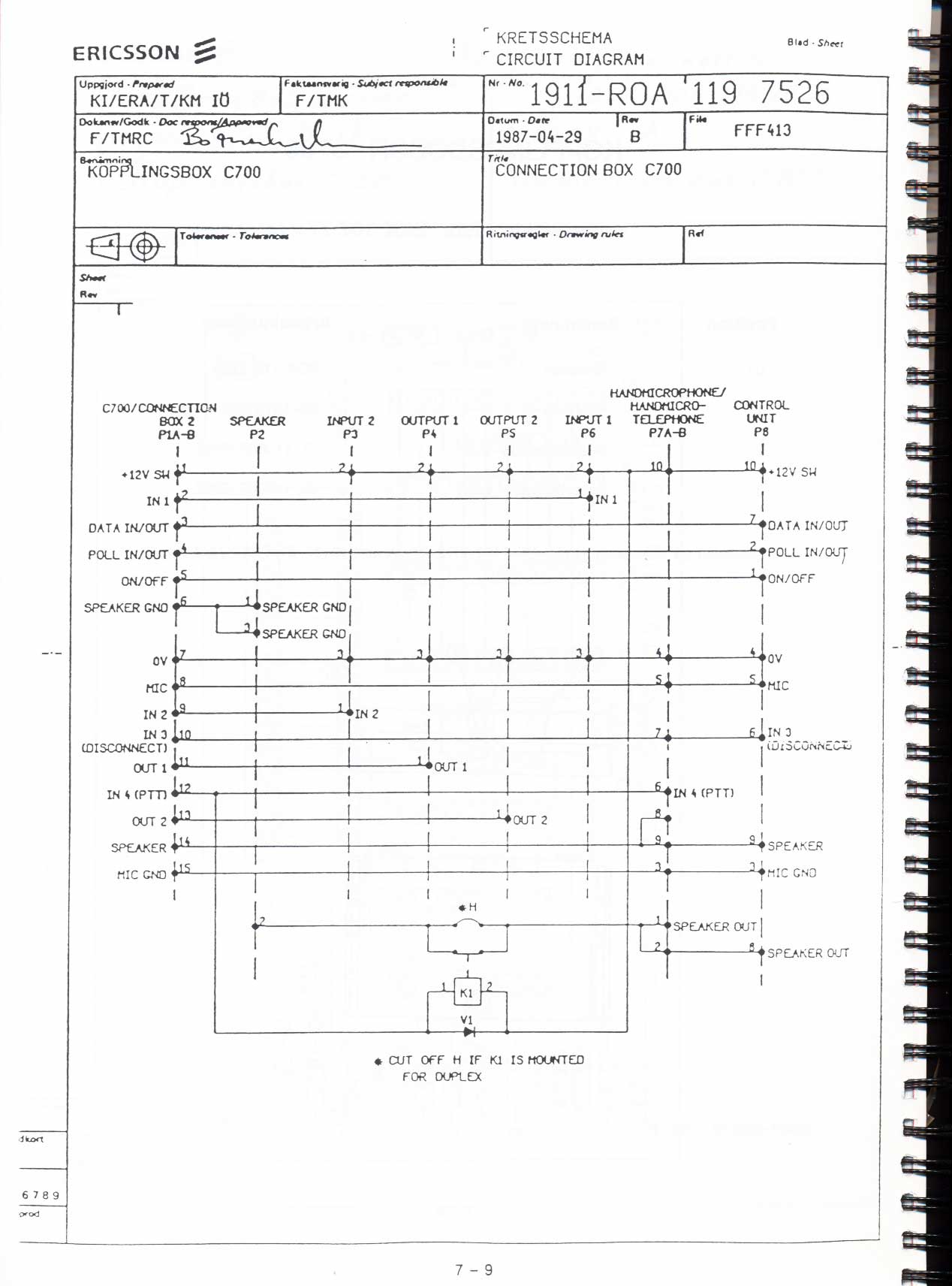

C700 Radio Interface Box (RIB) Kretsschema manöverapparat
 C700 (168 Kb)
Kretsschema mottagare C702

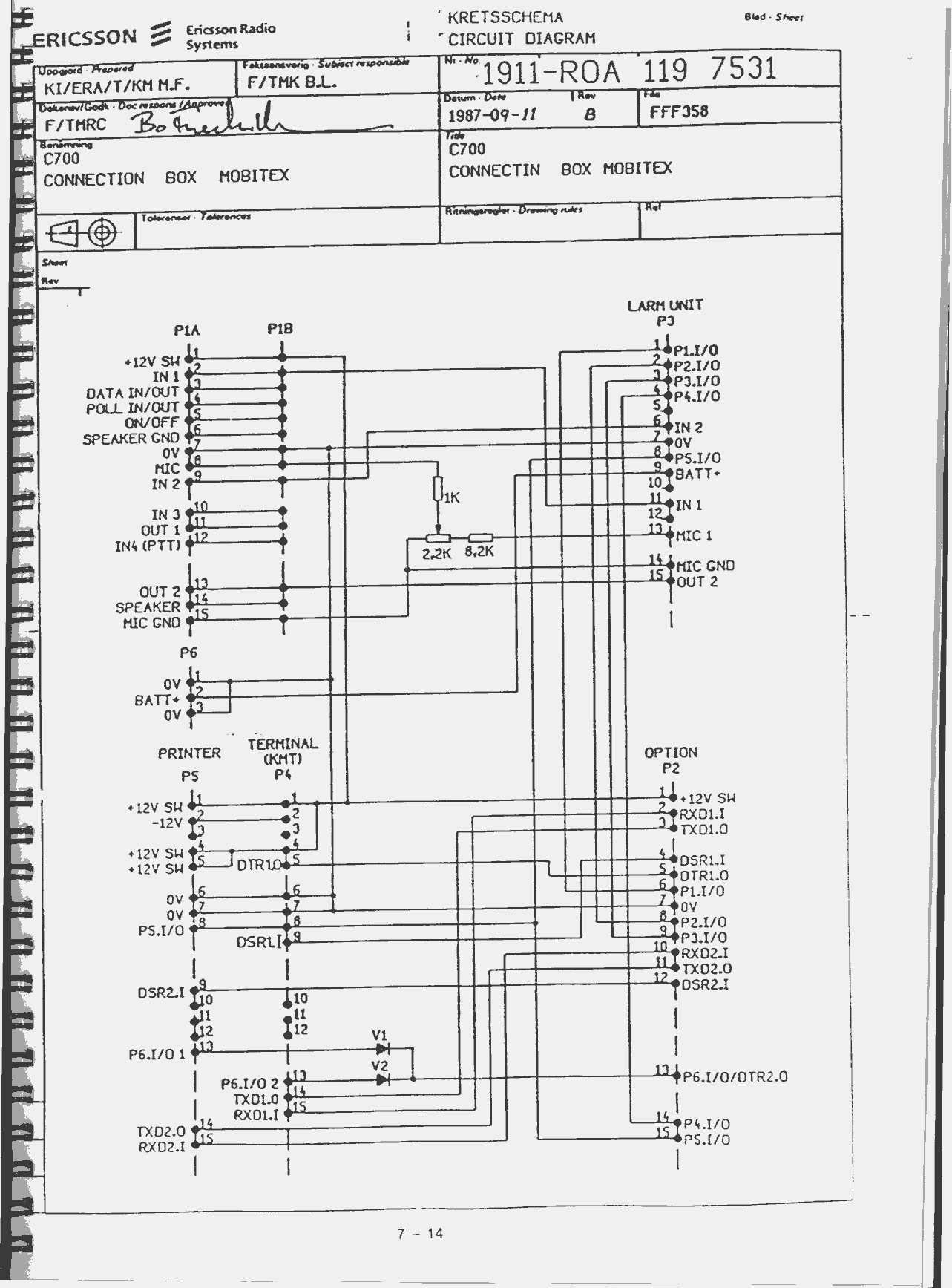

Kretsschema mottagare C702 Kopplingsbox 2 (mobitex)
kretsschema
Kopplingsbox 2
monteringsritning
Kretsschema sändare C702 Kretsschema syntesgenerator C702
Kretsschema sändare C702 Kretsschema syntesgenerator C702 PROM-placering C700

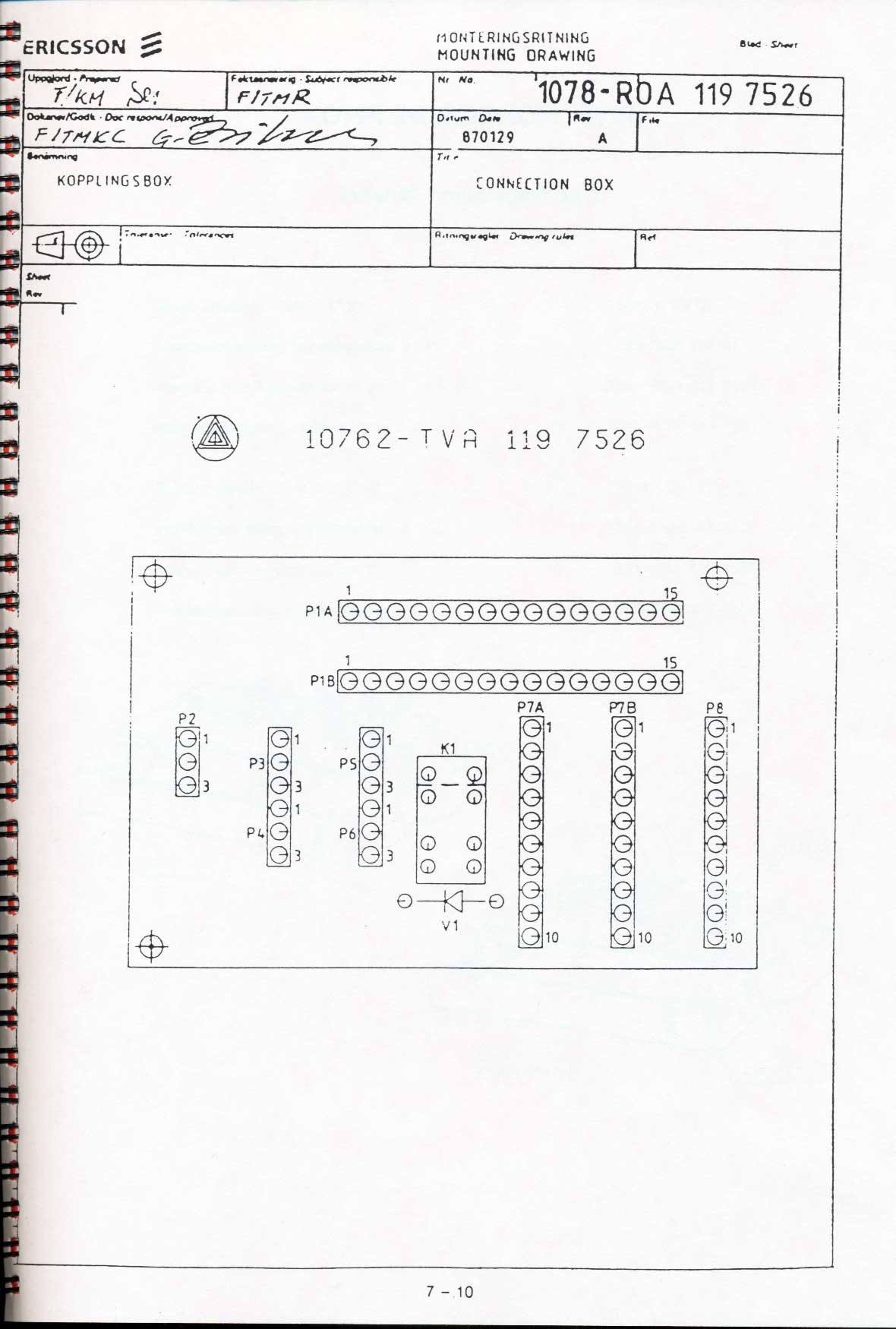

C702-radio unit mounting-drawing

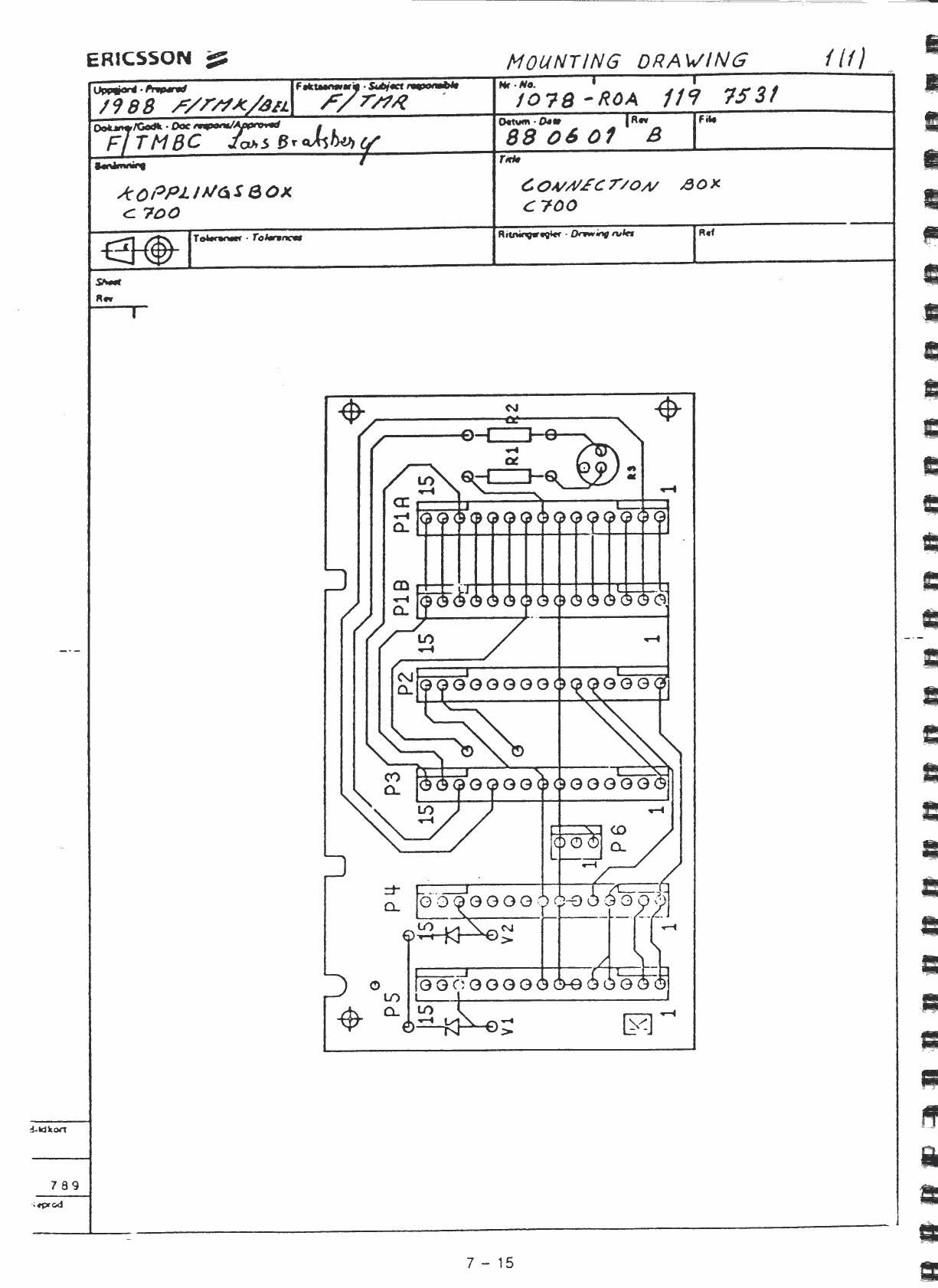

Komponentplacering radiokort C702 Kopplingsbox ROA 119 7526 standard

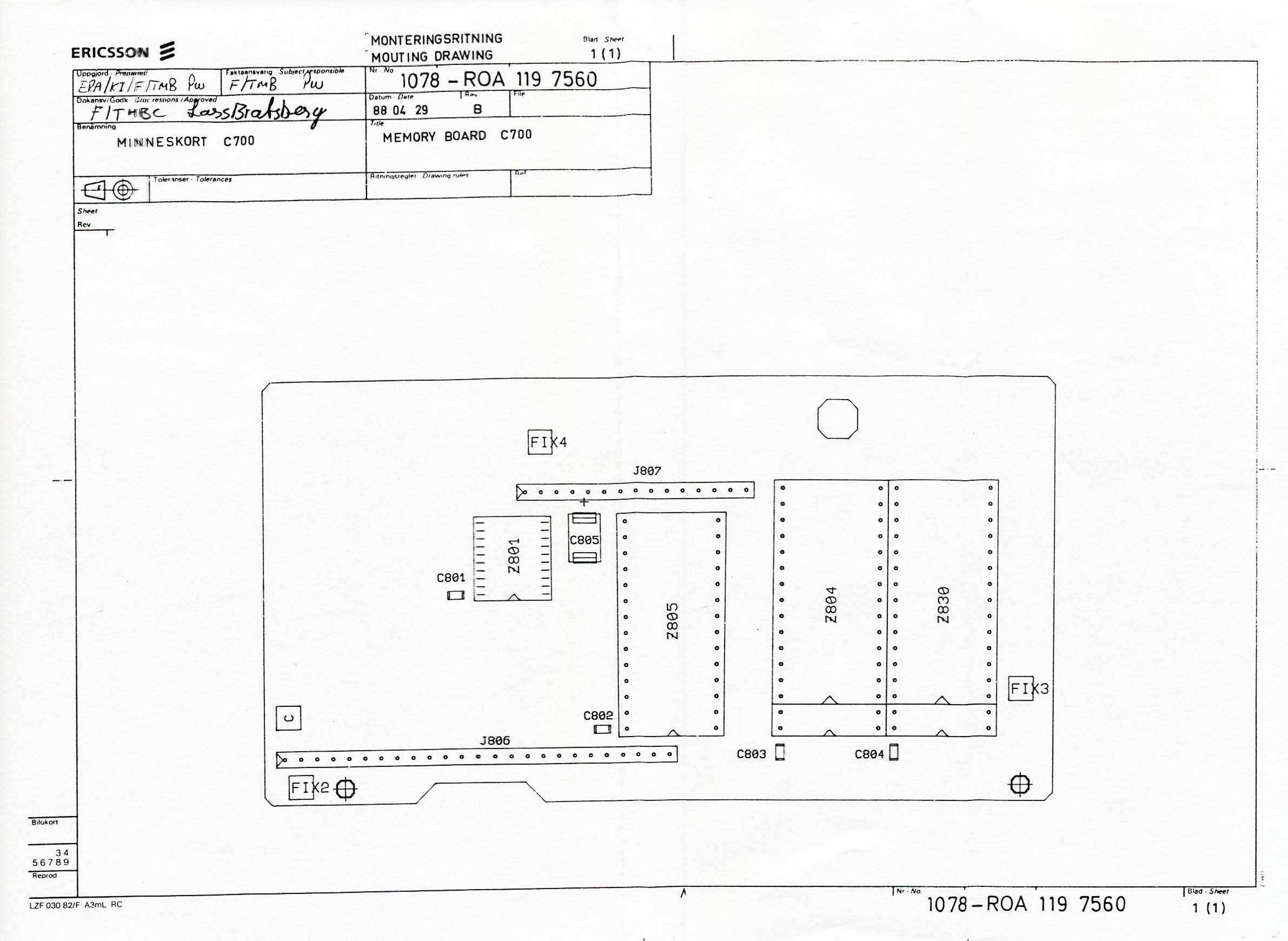

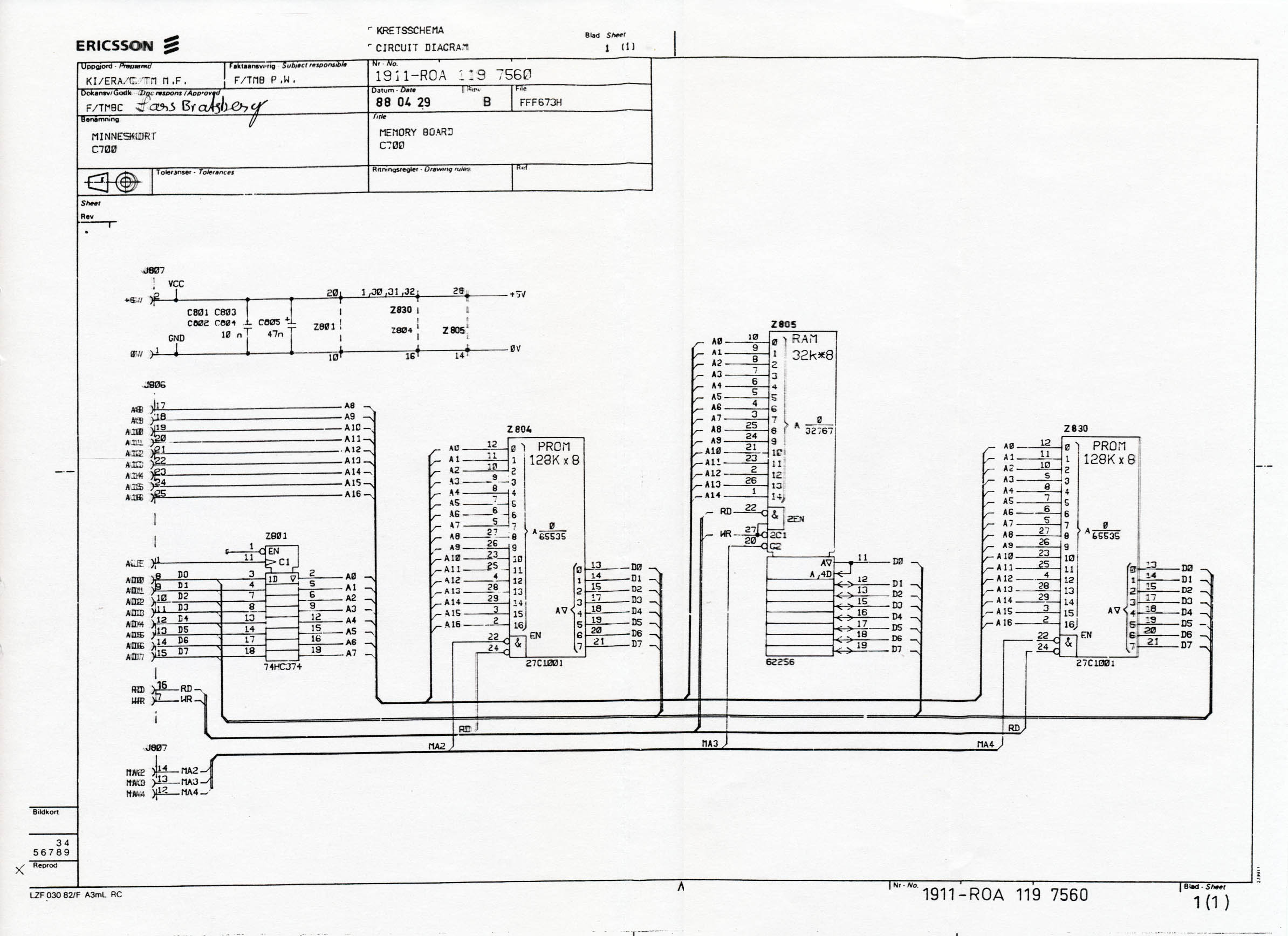

Komponentplacering minneskort C700 Kretsschema minneskort C700

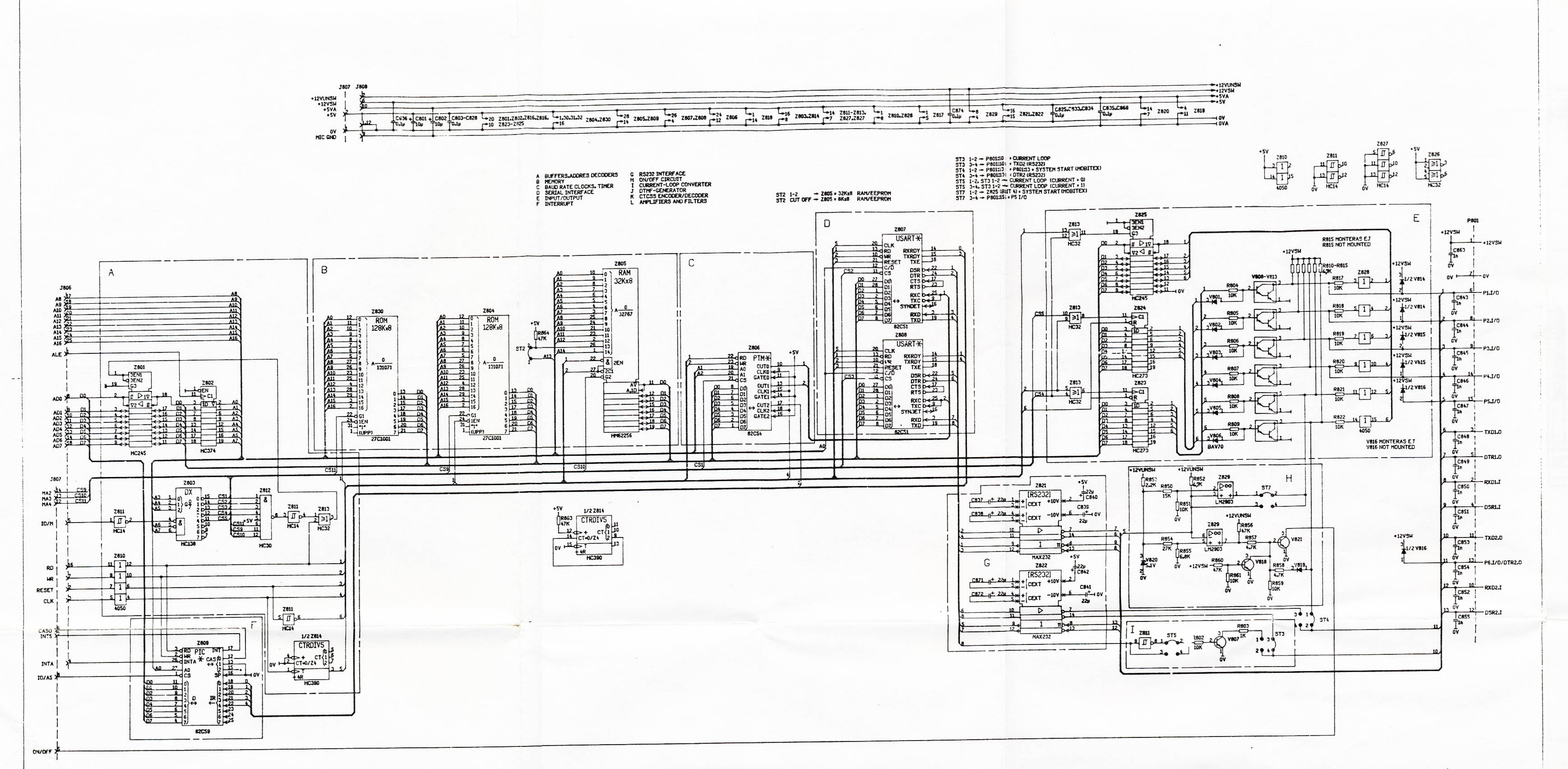

Komponentplacering komkort C700 Kretsschema komkort C700
